Referenzen: Vorher & Nachher

Hier sehen Sie Beispiele unserer präzisen Instandsetzungen. Wir legen Wert auf saubere Arbeit und langlebige Reparaturen mit hochwertigen Komponenten.

VORHER

NACHHER

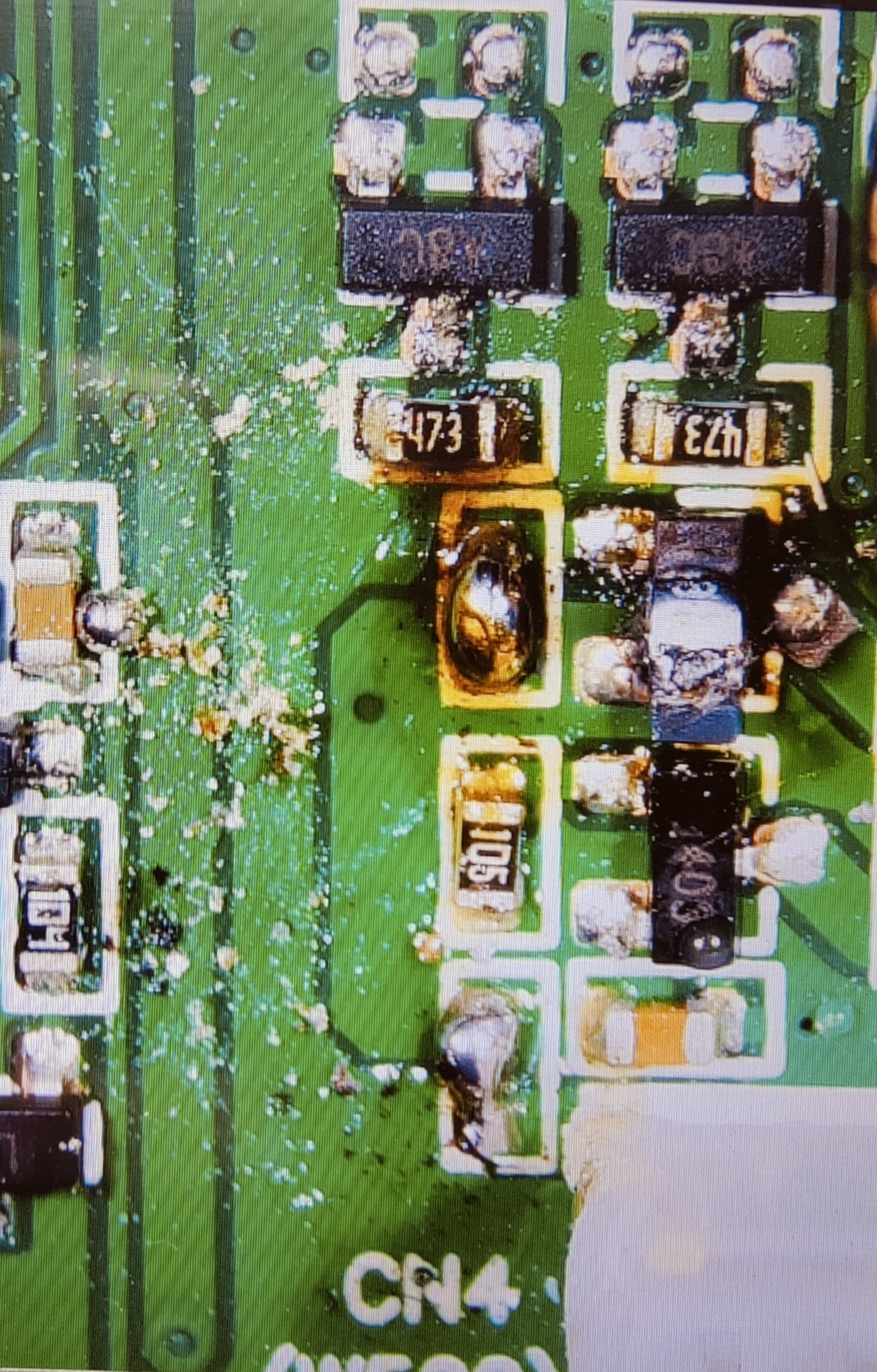

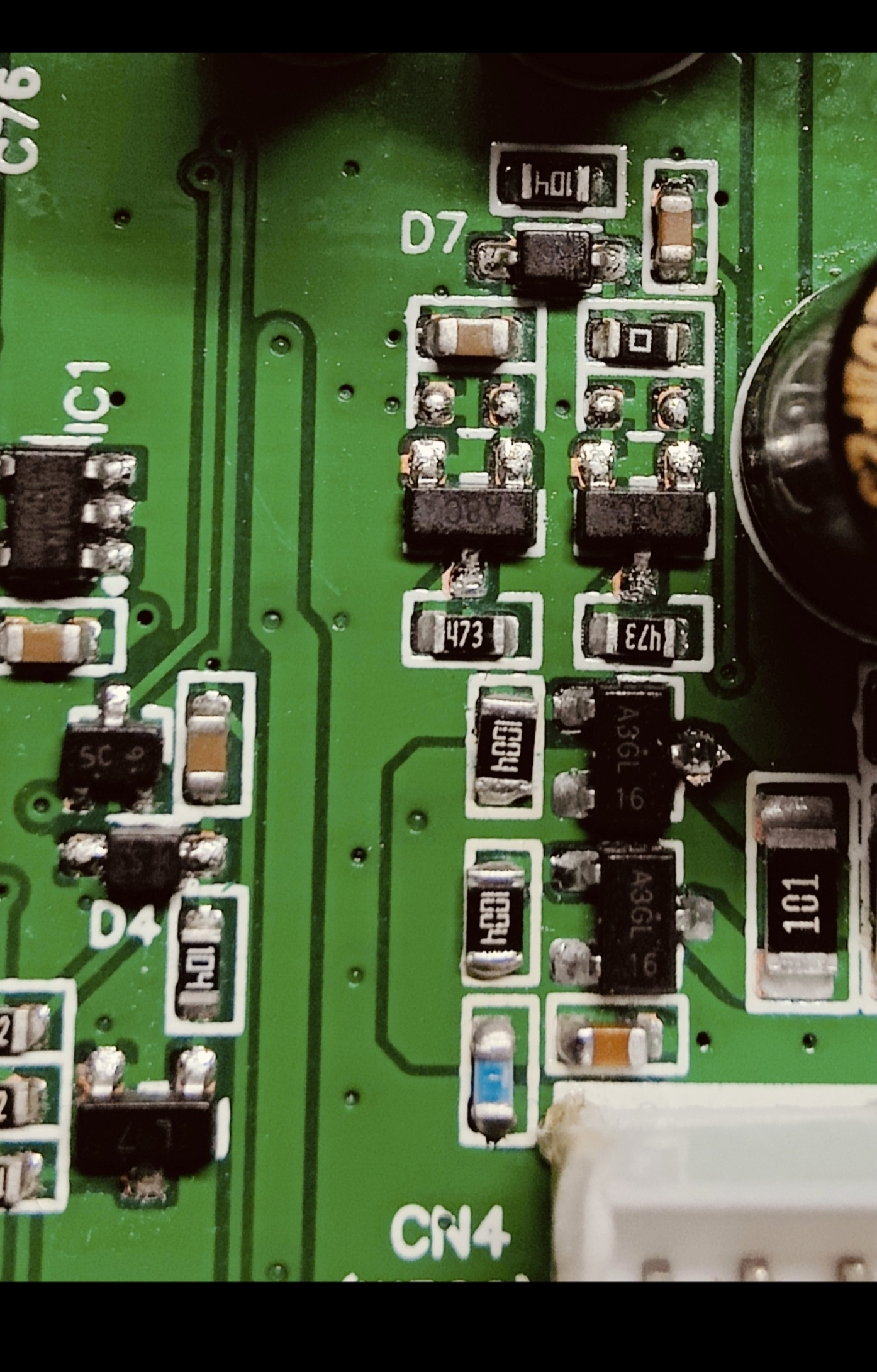

Rettung einer Verstärkerplatine DMR115

Nach einem Kurzschluss und fehlgeschlagenen Reparaturversuchen Dritter konnten wir diese DMR115 Platine durch gezielten Austausch von SMD-Komponenten wieder in Betrieb nehmen.

• Vollständige Reinigung und Rekonstruktion von Leiterbahnen
• Austausch defekter Komponenten
• Abschlussprüfung aller Funktionen

Ergebnis: Gerät voll funktionsfähig

VORHER

NACHHER

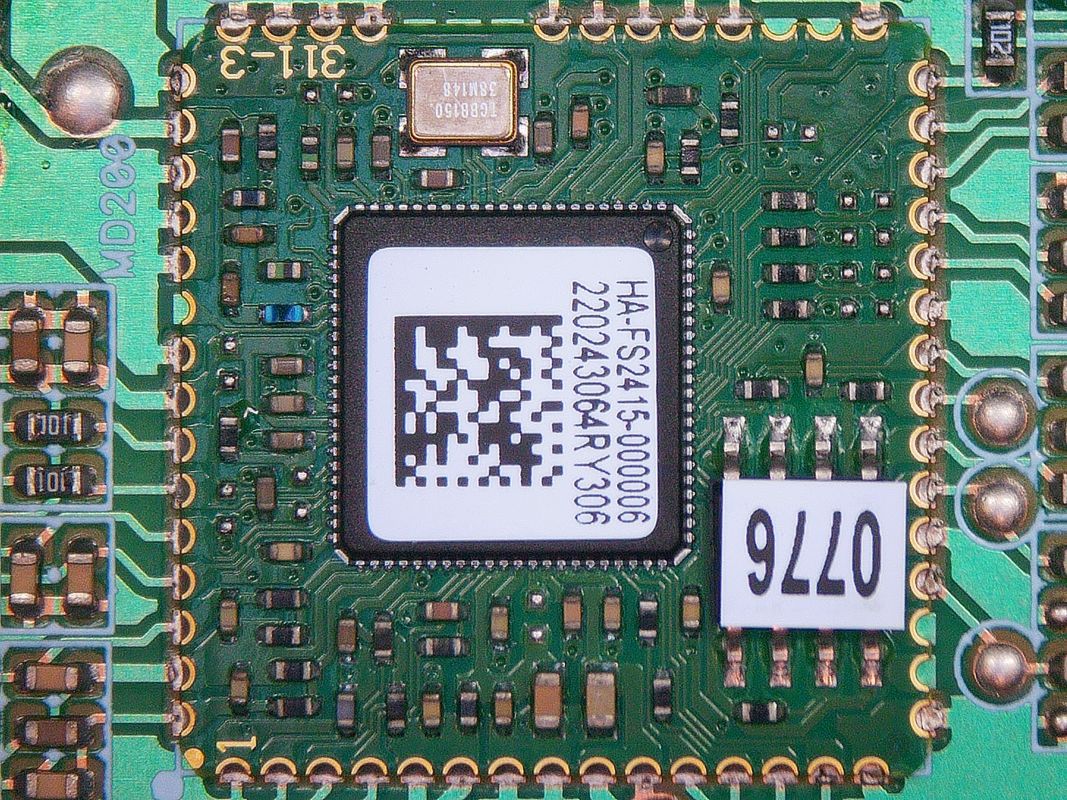

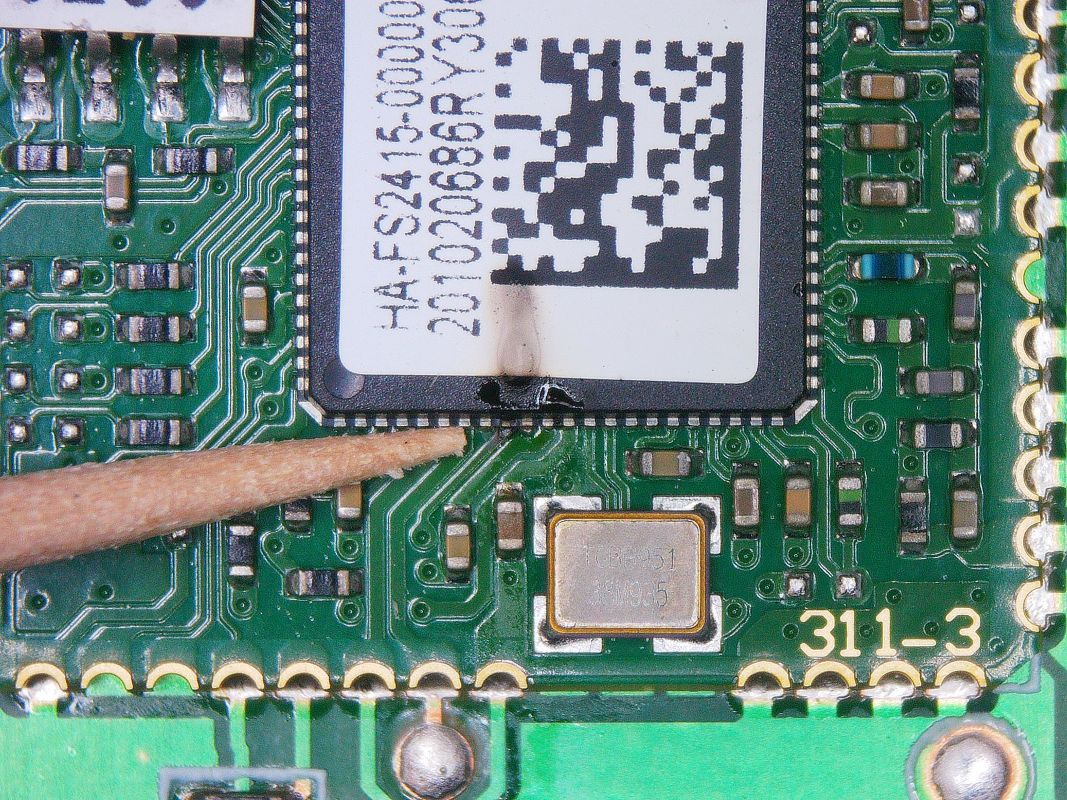

Präzisions-Austausch einer defekten CPU

Ein interner Kurzschluss führte bei diesem Prozessor zu einem internen Schaden, sichtbar auf der CPU Oberfläche, durch die Hitzeentwicklung. Der Zahnstocher im Bild dient als Größenvergleich und verdeutlicht die filigrane Struktur der Bauteile. Trotz der extremen Miniaturisierung konnte der defekte Chip erfolgreich getauscht werden.

• Sichtbarmachung des Schadens unter dem Mikroskop
• Fachgerechtes Entlöten und Reinigen der Mikro-Kontakte
• Präzises setzten einer neuen CPU
• Funktionstest und Prüfung

Ergebnis: Totalschaden abgewendet – Gerät voll funktionsfähig

VORHER

NACHHER

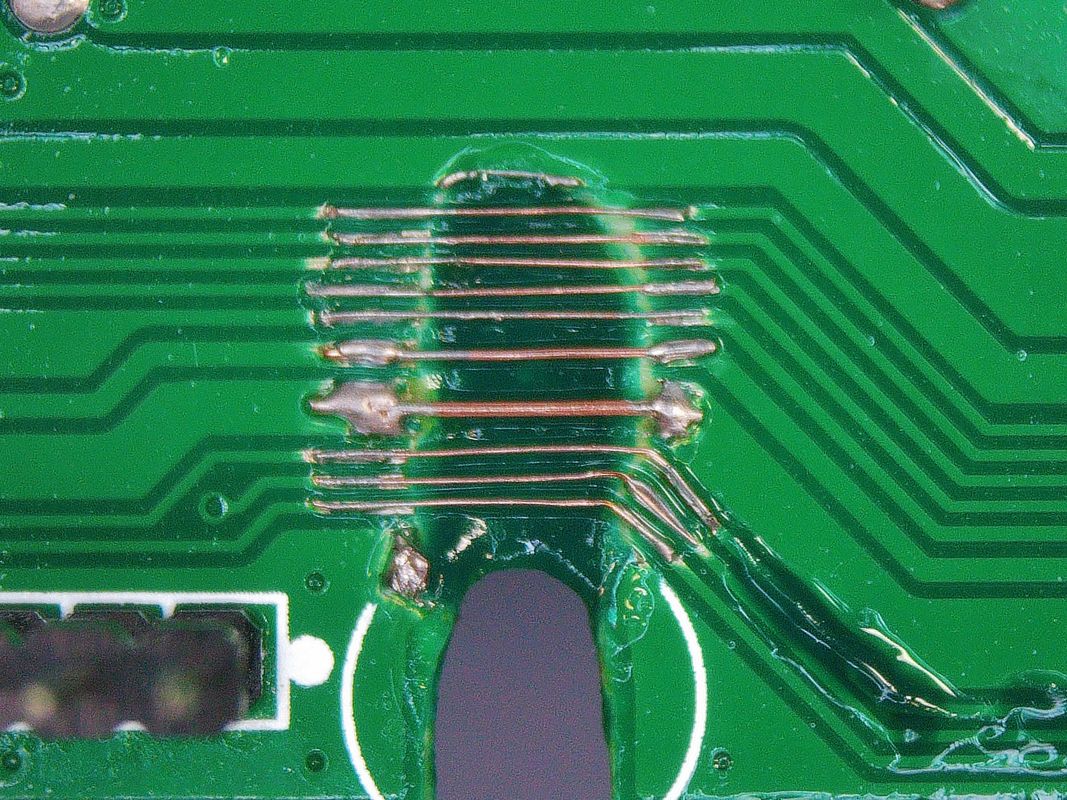

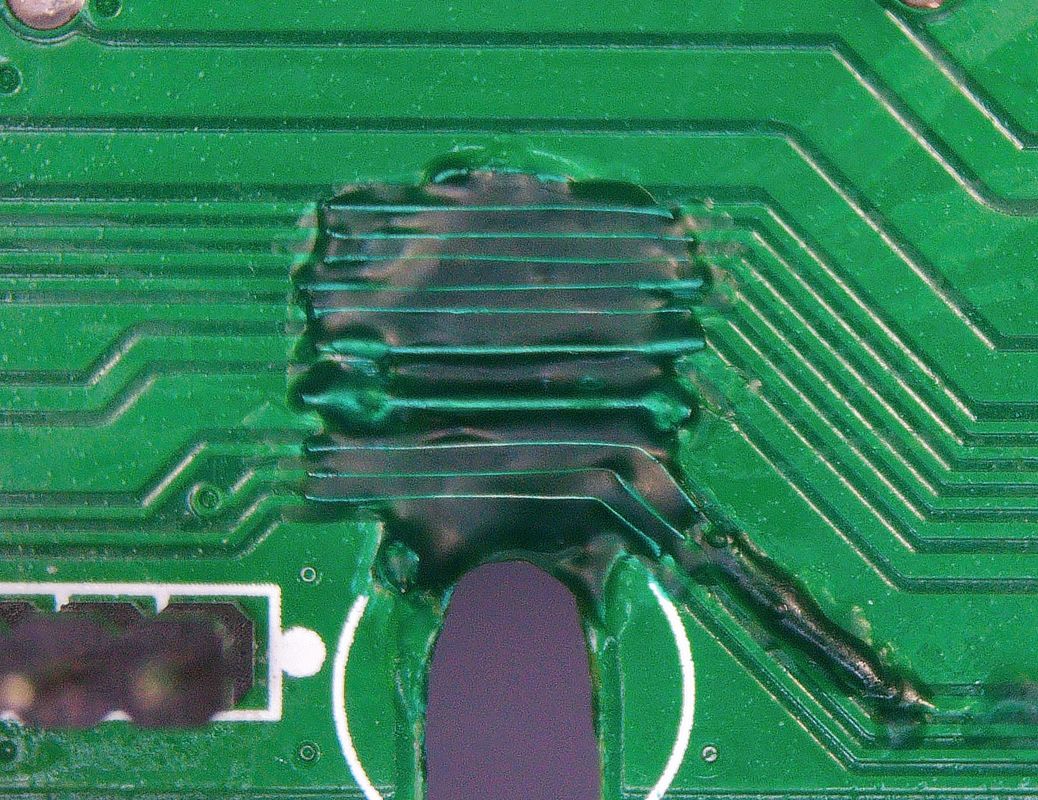

Rekonstruktion zerstörter Leiterbahnen

Bei dieser Platine fehlte durch mechanische Einwirkung ein ganzer Teil des Hauptplatine inklusive der Leiterbahnen. Die fehlende Stelle wurde verfüllt und die elektrischen Verbindungen mit ultra-feinem Kupferdraht (0,1 mm bis 0,3 mm) unter dem Mikroskop einzeln wiederhergestellt.

• Mechanische Stabilisierung der Bruchstelle
• Jumper-Wire für jede einzelne Bahn
• Versiegelung mit speziellem UV-Schutzlack für dauerhaften Halt
• Elektrische Durchgangsprüfung der rekonstruierten Signale

Ergebnis: Mechanisch & elektrisch vollständig wiederhergestellt
